Box Plot Maker für Excel- und CSV-Daten

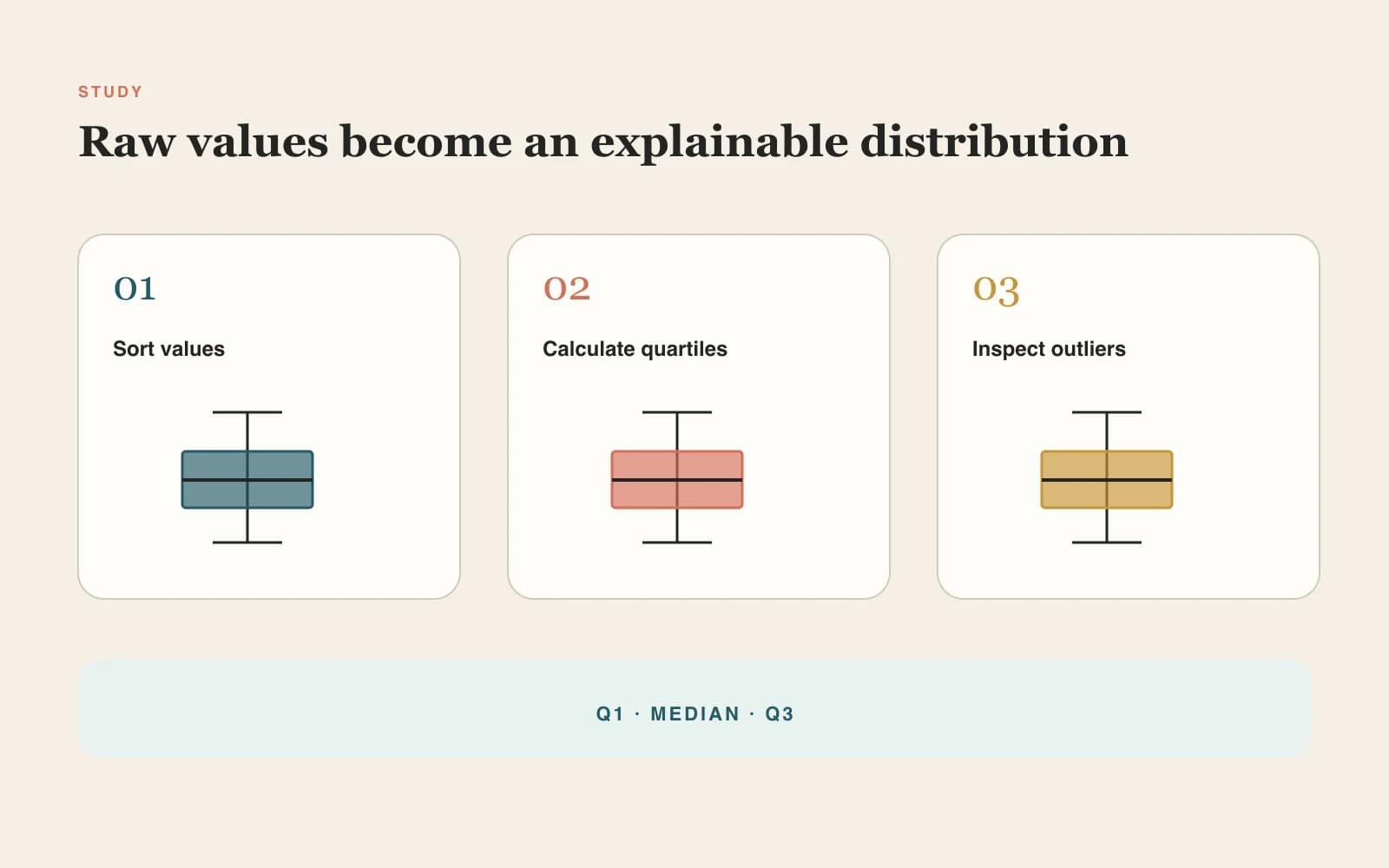

Fügen Sie eine Zahlenliste ein, ordnen Sie jede Gruppe einer Excel-Spalte zu, verwenden Sie eine Gruppe/Wert-CSV oder Zeilen wie „Gruppe A: 1, 2, 3“. Das Werkzeug sortiert jede Gruppe, berechnet Quartile und Whisker, zeichnet erkannte Ausreißer und zeigt automatisch die Zusammenfassung.

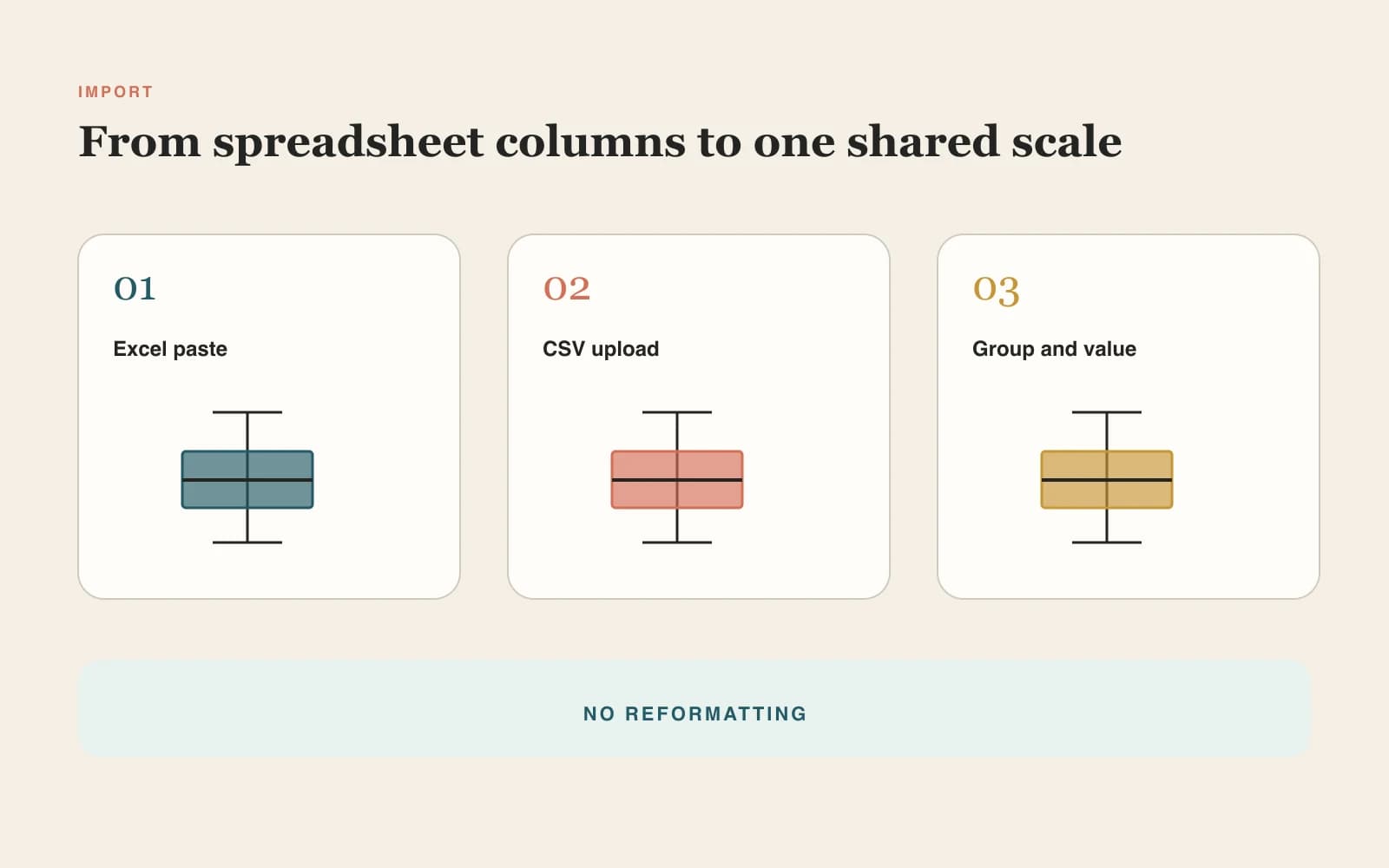

Kopieren Sie Kopfzeile und Zahlenzellen aus Excel oder Google Sheets in das Datenfeld. Jede Spalte wird zu einer Gruppe. Leere Zellen werden übersprungen; nicht numerische Zellen werden gezählt und gemeldet, damit Sie die Quelldaten vor der Berechnung und dem Export prüfen können.

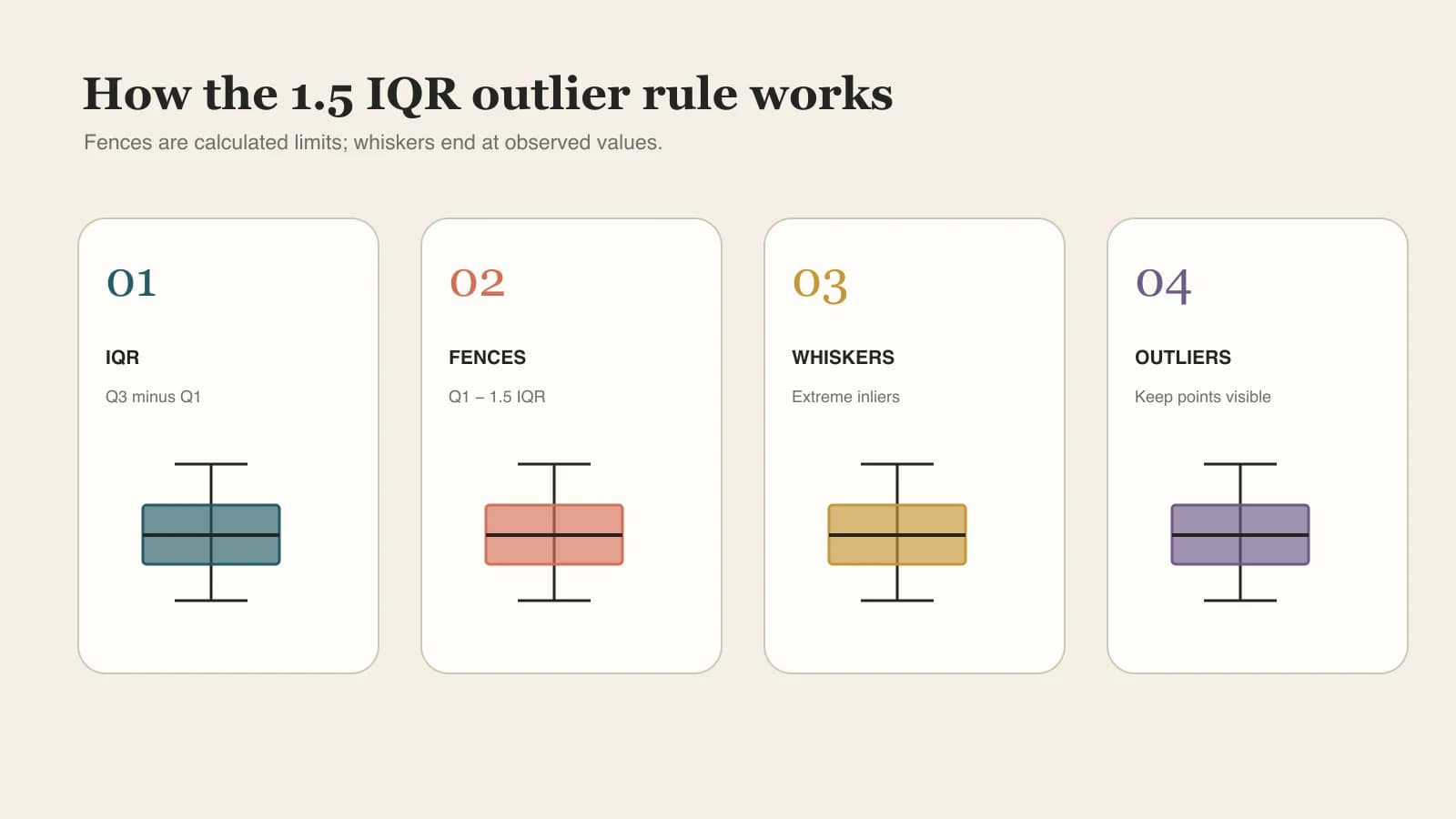

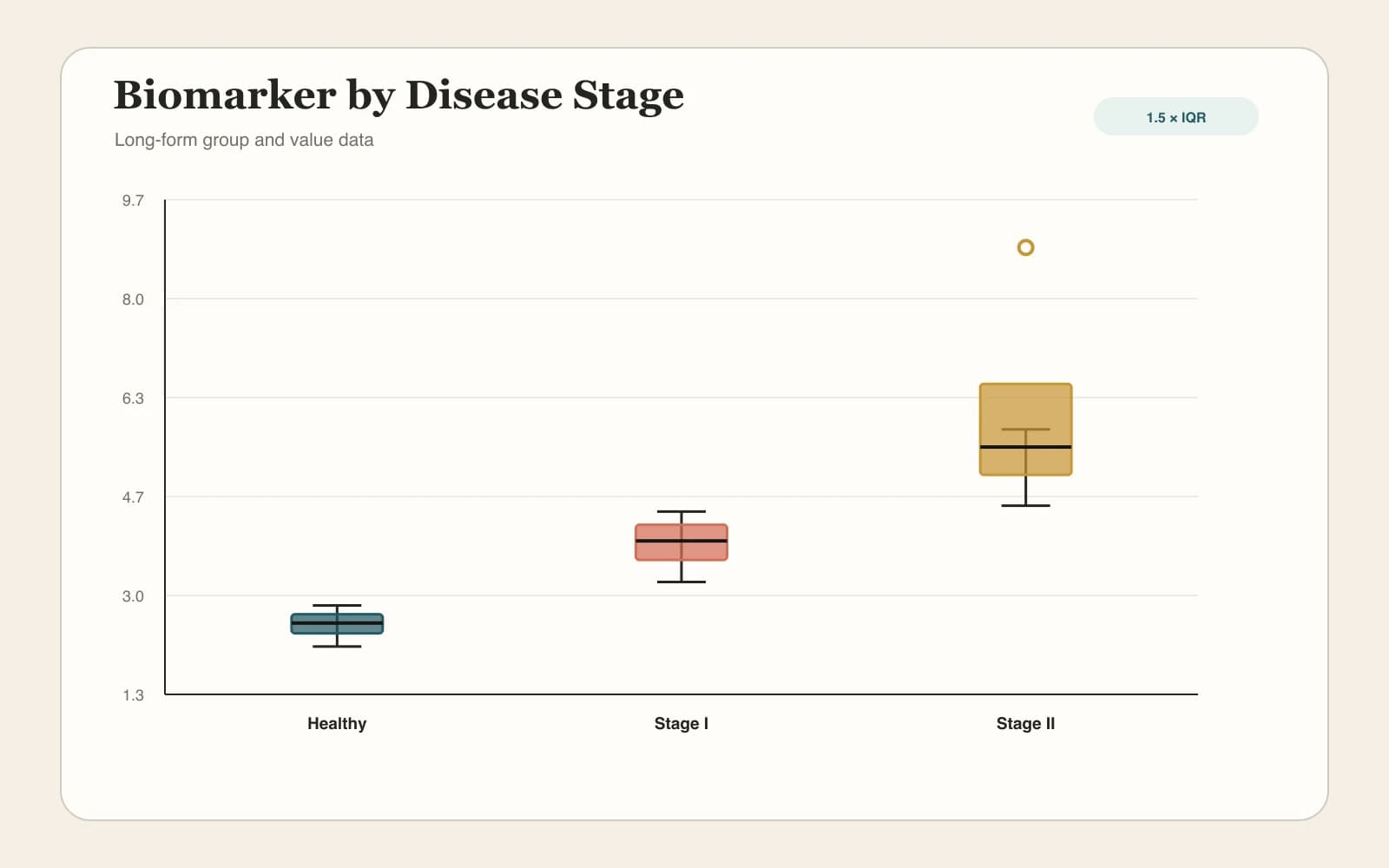

Bei der Tukey-Regel ist IQR gleich Q3 minus Q1. Die Grenzen sind Q1−1,5×IQR und Q3+1,5×IQR. Die Whisker enden bei den äußersten beobachteten Werten innerhalb dieser Grenzen; Werte außerhalb werden als mögliche Ausreißer angezeigt und nicht automatisch entfernt.

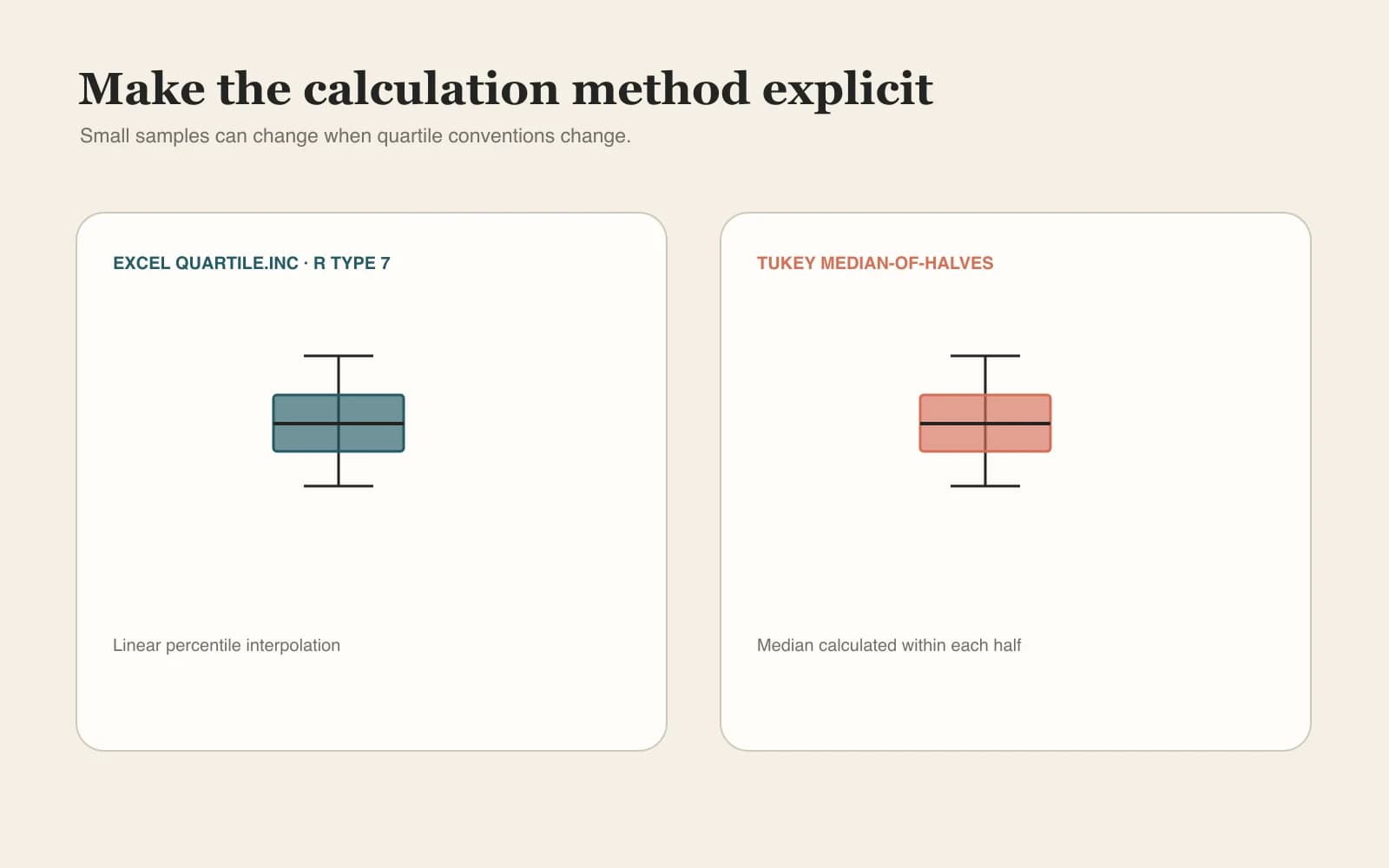

Kleine Stichproben können wegen unterschiedlicher Interpolations- oder Hinge-Konventionen andere Quartile ergeben. Wählen Sie Excel QUARTILE.INC / R Typ 7 für die übliche inklusive Interpolation oder Tukey-Median-der-Hälften, wenn dies zu Kurs oder Analyseplan passt. Behalten Sie die Methode beim Export bei.

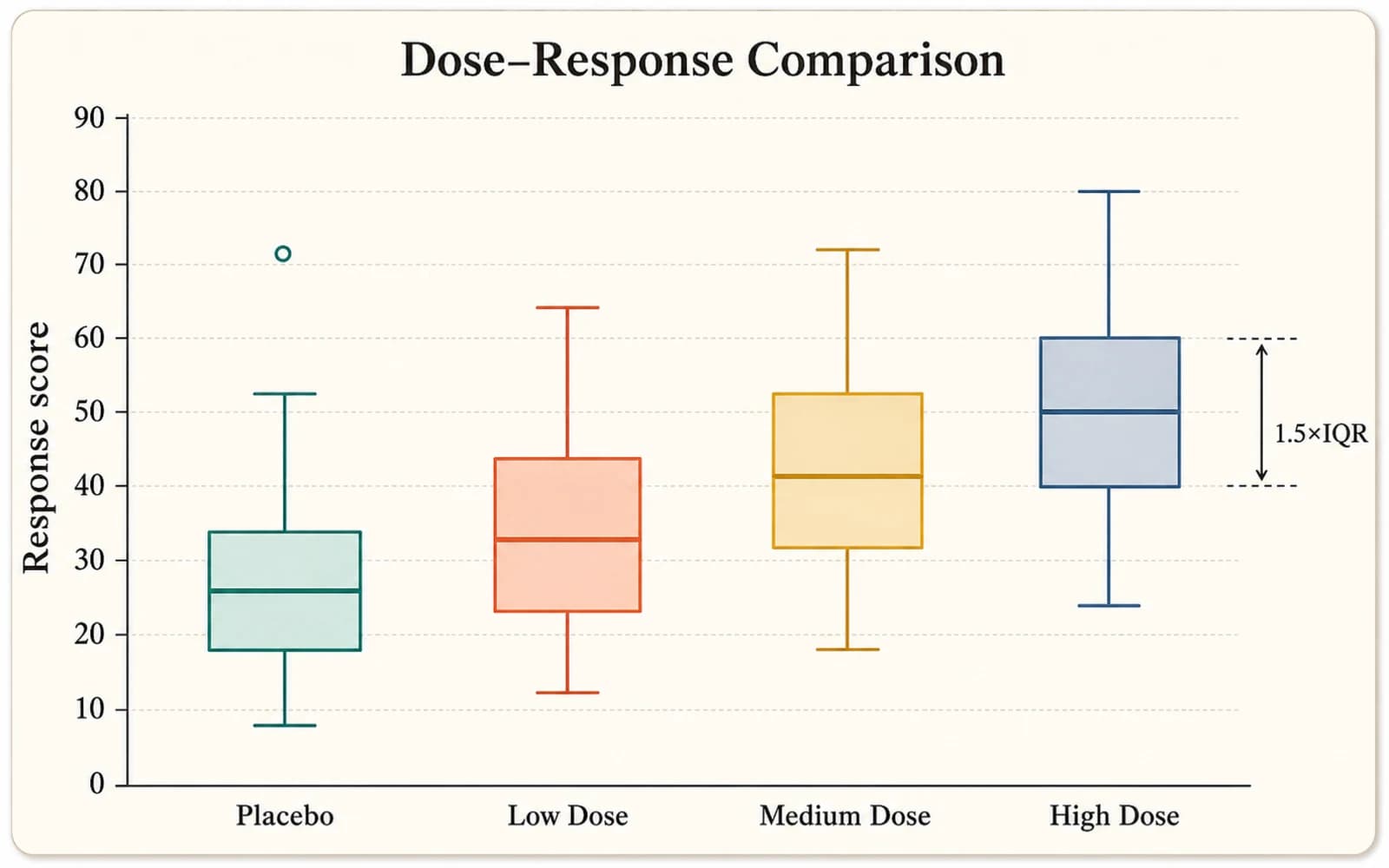

Ja, beide Begriffe bezeichnen dieselbe Grafik. Die Box reicht von Q1 bis Q3 und enthält den Median. Die Whisker zeigen abhängig von der Regel den nicht ausreißenden oder gesamten beobachteten Bereich. Einzelne Punkte können Beobachtungen außerhalb der Whisker markieren.

Verwenden Sie 1,5×IQR für die übliche Tukey-Darstellung, die mögliche Ausreißer trennt. Minimum–Maximum ist sinnvoll, wenn Ihre Berichtsvorgabe ausdrücklich den vollständigen Bereich verlangt. Nennen Sie die Konvention in Bildunterschrift oder Methoden und verwenden Sie sie über zusammengehörige Abbildungen hinweg einheitlich.

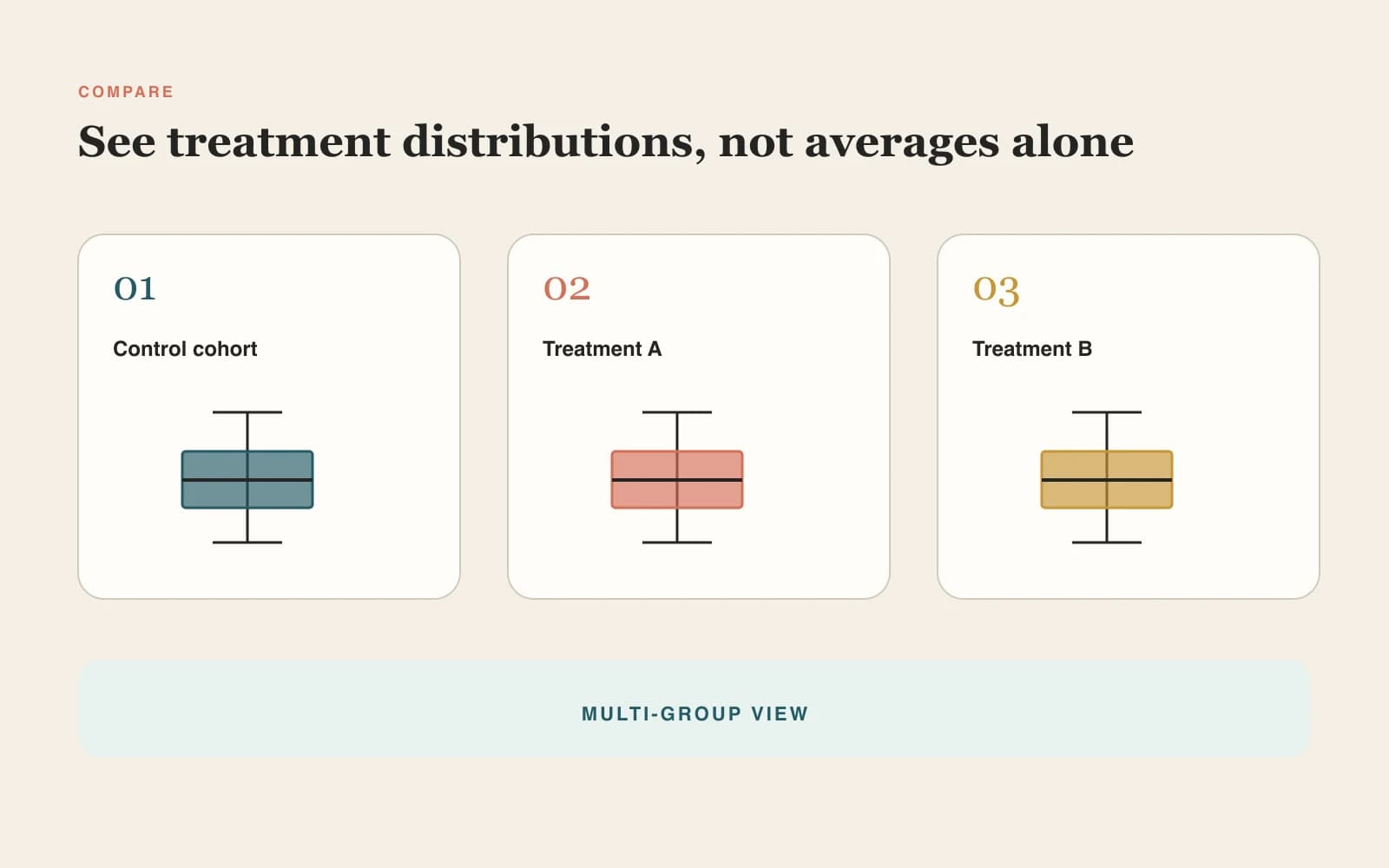

Fügen Sie eine Spalte je Gruppe, wiederholte Gruppennamen in einer Gruppe/Wert-Tabelle oder eine beschriftete Zeile je Gruppe ein. Der Plot richtet alle Gruppen an einer gemeinsamen Skala aus; die Tabelle meldet n, Quartile, Mittelwert, Whisker und Ausreißer getrennt für den direkten Vergleich.

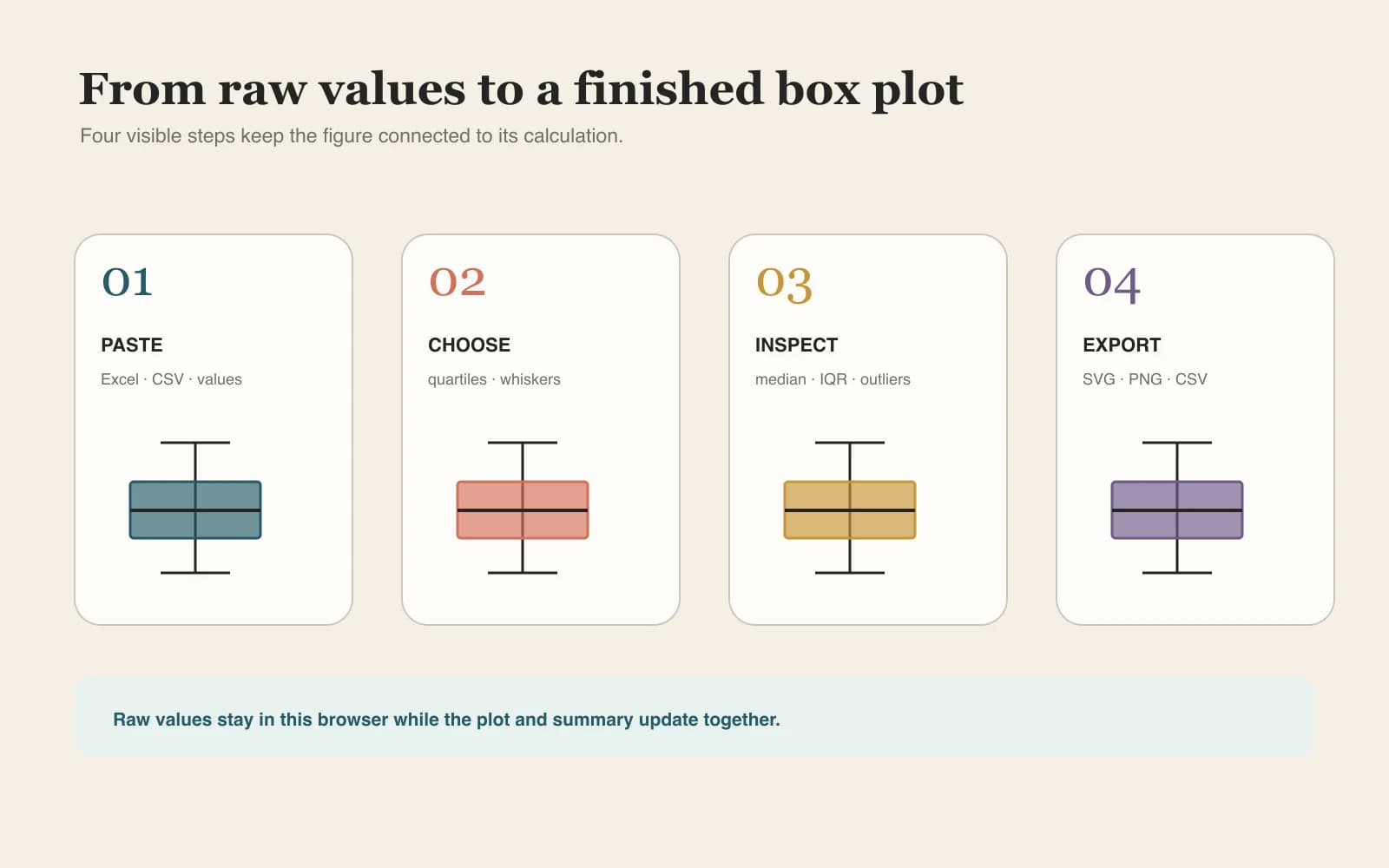

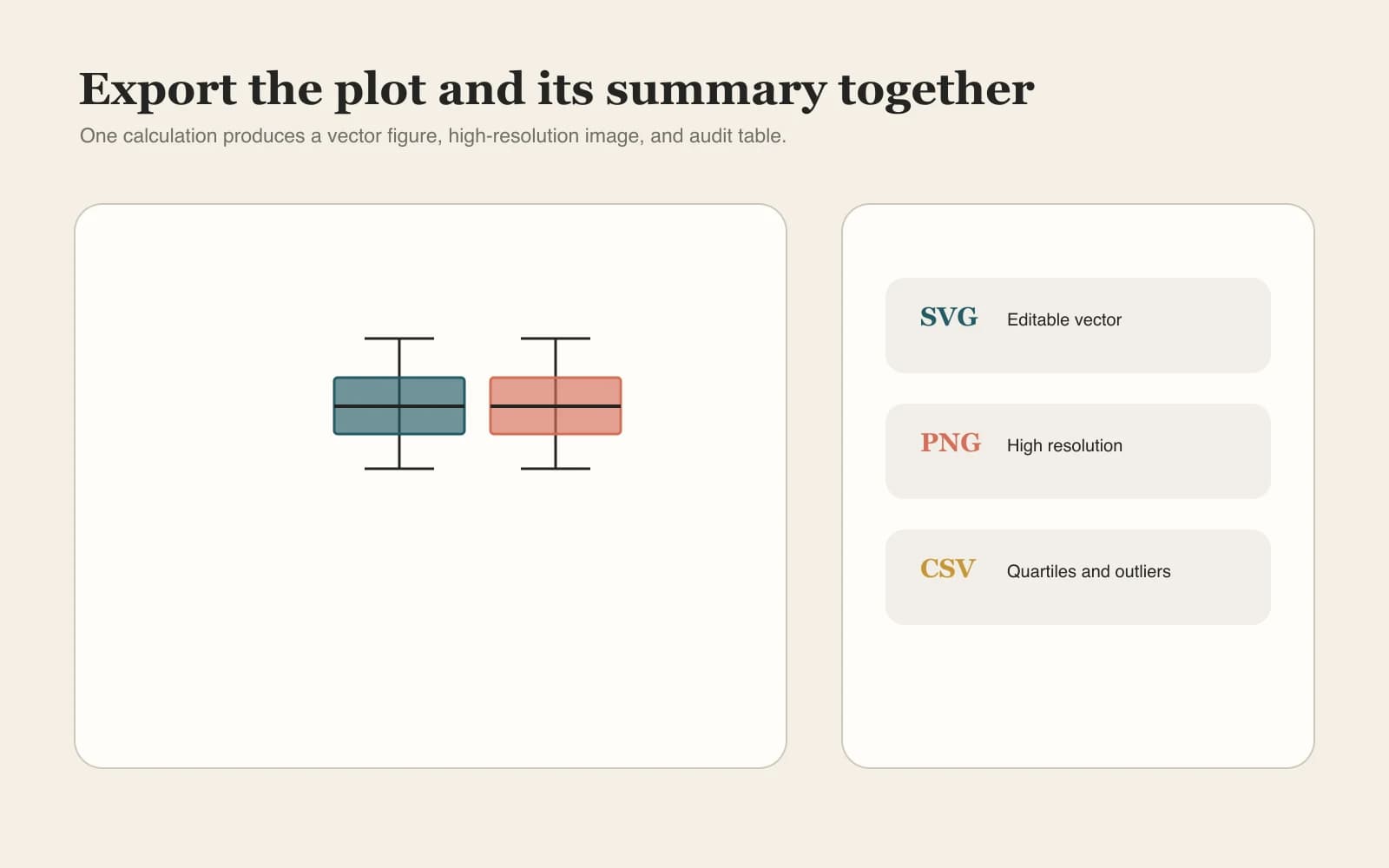

Die Werte werden in Ihrem Browser geparst, berechnet und gezeichnet, statt von diesem Werkzeug hochgeladen zu werden. Für Erstellung und Download ist kein Konto nötig. Exportieren Sie editierbares SVG, hochauflösendes PNG und eine Statistik-CSV, um Grafik und Ergebnisse auf Ihrem Gerät zu behalten.
