ルイス構造式ジェネレーター｜電子式を無料で作成

各原子の価電子を合計し、イオンの場合は正味電荷を引きます。その後、結合と非結合の電子点を、総数が一致するように配置します。各原子の形式電荷を正味電荷と照合してください。水素はデュエット則に従い、BF3 は不完全オクテットの代表例です。

ルイス構造式ジェネレーターは無料で、基本ツールではアカウント、クレジット、透かしは不要です。対応する構造、電子数の確認、共鳴構造、VSEPR の形、SVG・PNG・PDF の出力は、ブラウザー内で動作します。他の PaperBanana の AI ツールには、それぞれ別のアクセス条件と料金があります。

練習モードを有効にすると、結合骨格とイオン全体の電荷は表示したまま、非結合電子の点と原子の電荷を隠せます。電子の総数を予想して入力し、確認したあと、図と内訳を表示します。1問は SVG または PNG でダウンロードでき、解答ページ付きの複数問 PDF も作成できます。

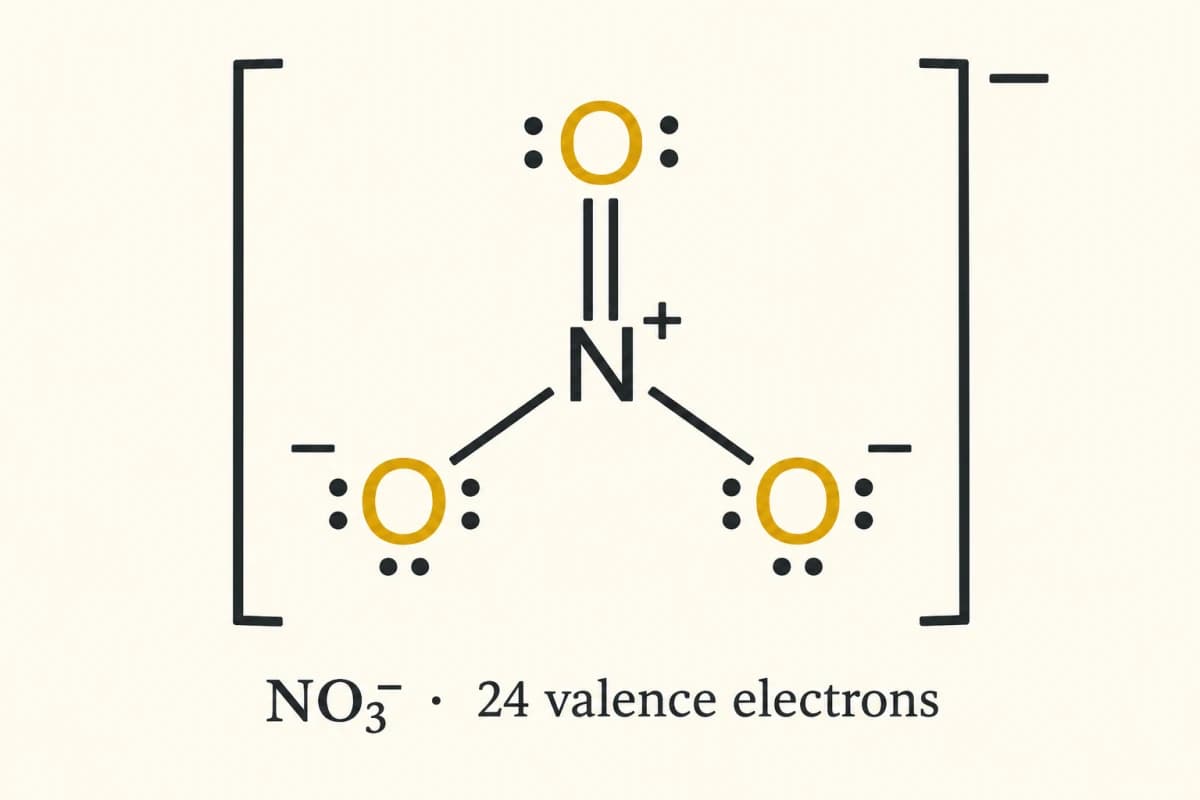

対応する一覧では、41種の分子・イオン構造をすべて確認できます。この表記では、オゾンと亜硝酸イオンは2つ、硝酸イオンと炭酸イオンは3つ、リン酸イオンは4つ、硫酸イオンは6つの選択可能な寄与構造を持ちます。寄与構造は電子の非局在化を示すもので、分子が別々の形を行き来しているわけではありません。

形式電荷は、価電子数から非結合電子数と結合次数の合計を引いて求めます。したがって二重結合は2回数えます。電子の内訳表では、すべての原子についてこの計算を示し、原子の電荷の合計がイオンの正味電荷と一致するかを確認します。形式電荷は計算上の値であり、実測の部分電荷ではありません。

このツールでは、全元素の参照用 PDF は提供していません。対応しているのは、42種の主族元素記号、一部の原子イオン、41種の分子・イオン構造です。PDF 練習問題ビルダーに対応する元素記号または化学式を1〜8個入力すると、別々の練習問題と、必要に応じて解答ページを作成できます。遷移金属や任意の結合の接続関係は対象外です。

このツールは2次元のルイス図を描くもので、操作できる3Dモデルではありません。対応する閉殻の単一中心構造では、VSEPR の AXE 表記、電子領域、分子の形を表示します。多重結合は1つの領域として数え、表示される角度は理想値であって実測値ではありません。原子記号と奇数電子種には、それぞれ対象範囲の注記があります。

PDF 練習問題ビルダーを開き、電荷を含む対応化学式を1〜8個入力します。A4 の生徒用ページには、非結合電子の点と原子の電荷を除いた結合骨格が表示されます。任意の解答ページには、完全な図、電子数、形式電荷、対応する AXE の形が含まれます。共鳴の解答では、寄与構造を1つ示します。
